فن کویل تراست

فن کویل تراست TRUST Fan Coil

فن کویل تراست در انواع زمینی ، سقفی ، دیواری ، کانالی و ... از ظرفیت 300 تا 2200 CFM قابل نصب و راه اندازی در ساختمانهای مسکونی ، اداری ، تجاری ، تفریحی ، مذهبی و ... می باشند.

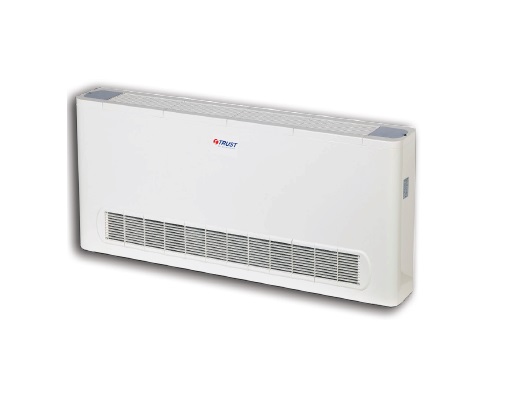

فن کویل تراست زمینی

فن کویل تراست زمینی در دو نوع زمینی توکار و روکار از ظرفیت 300 تا 800 CFM در دو نوع اتصال از سمت چپ یا سمت راست تولید می شوند.

فن کویل تراست زمینی نوع روکار در دو نوع مکش هوا از زیر با دریچه خروجی هوای صاف از بالا و مکش هوا از رو به رو با دریچه خروج هوای صاف از بالا می باشد.

طراحی بدنه فن کویل تراست زمینی روکار بسیار باریک و ظریف است و دارای عملکرد آرام و بی صدا هستند.

کویل تعبیه شده در فن کویل تراست زمینی از نوع مسی دو ردیفه با فین های آلومینیومی جهت انتقال حرارت بیشتر می باشد.

سمت اتصال لوله های کویل در فن کویل تراست زمینی به دو نوع اتصال از چپ و یا اتصال از راست می باشد که باید در زیر فن کویل به آن توجه شود.

فن کویل تراست زمینی دارای عایق کاری داخلی جهت جلوگیری از انتشار صدا و جلوگیری از تعریق قطعات داخلی می باشد.

امکان کنترل فن کویل تراست زمینی روکار و یا توکار توسط ترموستات دیواری وجود دارد.

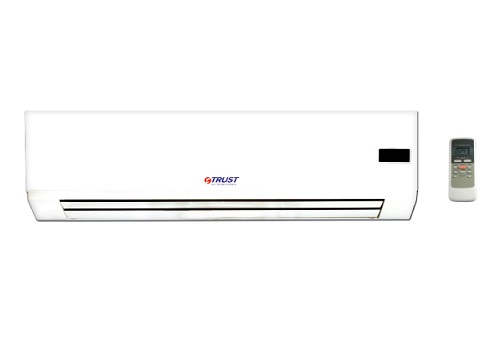

فن کویل تراست دیواری

​فن کویل تراست دیواری در ظرفیت های محدود از 300 تا 600 CFM تولید می گردد. این فن کویل ها از نوع روبرو زن با مکش هوا از بالا هستند.

طراحی باریک و ظریف دستگاه فن کویل تراست دیواری سبب اشغال فضای کمی از محیط جهت نصب روی دیوار می شود.

نمایشگر LED روی فن کویل تراست دیواری امکان مشاهده حالت عملکرد فن کویل را برای کاربر ممکن می سازد.

فن کویل تراست دیواری دارای ترموستات دما روی دستگاه می باشند که با ریموت کنترل دستی قابل کنترل می باشد.

تایمر ON-OFF در فن کویل تراست دیواری از نوع 24 ساعته می باشند.

دریچه های خروجی هوا دارای عملکرد خودکار هستند که به دو جهت بالا و پایین حرکت می کنند.

امکان اتصال لوله ها به دستگاه از پشت - سمت چپ و سمت راست وجود دارد و در هنگام خرید و سفارش کالا نیازی به مشخص بودن جهت اتصال نیست.

کنترل دما در فن کویل تراست دیواری به دو روش صورت می پذیرد:

روش اول با استفاده از کنترل دور فن توسط ترموستات و به صورت دستی که امکان کم و زیاد شدن دور فن و به طبع آن انرژی خروجی گرمایی و یا جذب انرژی گرمایی (تولید سرمایش) افزایش و یا کاهش می یابد.

روش دوم استفاده از تغییر حالت شیر سه راهه برقی نصب شده روی لوله های کویل آب فن کویل که بنا به نیاز محیط میزان دبی آب عبوری از کویل و مسیر بای پاس را تعیین می کند که این امر به منظور تثبیت دمای اتاق و ایجاد آسایش بیشتر صورت می پذیرد.

فن کویل تراست کاستی چهار طرفه

​فن کویل تراست کاستی 4 طرفه که دارای 2 نوع کامپکت در ظرفیت های 300 تا 500 CFM و در سه مدل می باشد. و نوع دیگر آن فن کویل تراست کاستی 4 طرفه معمولی است که از ظرفیت 600 تا 1500 CFM تولید می گردد.

فن کویل تراست کاستی 4 طرفه قابلیت نصب در سقف های کاذب با پنل دکوراتیو هستند که ابعاد آن مطابق با تایل های سقفهای کاذب می باشد.

پنل دکوراتیو قابل رویت فن کویل تراست کاستی چهارطرفه دارای نمایشگر LED کارکرد دستگاه است و پنل مرکزی آن قابلیت باز و بست به جهت بازدید فیلتر و قطعات را دارد.

به دلیل پرتاب 4 طرفه این فن کویل های کاستی از سرمایش و گرمایش موثری برخوردارند.

فن تعبیه شده در دستگاه از نوع سانتریفیوژ حلزونی است که مقاومت کمی در برابر عبور هوا ایجاد می کند و دارای سطح صدای بسیار پایین است.

جهت جمع آوری آب تقطیر شده از روی کویل یک تشتک در قسمت زیر کویل نصب شده که دارای پمپ درین است . پمپ درین در فن کویل تراست کاستی 4 طرفه در مدل های کامپکت دارای هد پرتاب آب 50 سانتی متر و در مدل های معمولی با ظرفیت های بالاتر دارای هد 75 سانتی متر است.

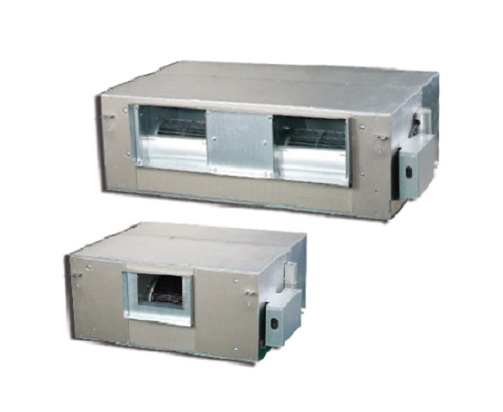

فن کویل تراست کانالی

​ فن کویل تراست کانالی در دو نوع تک فن و دو فن با فشار استاتیکی 70 و 100 پاسکال که در مدل تک فشار تک فن از ظرفیت 800 تا 1400 CFM و در مدل دو فن با فشار استاتیک 100 پاسکال از ظرفیت 1600 تا 2200 cfm تولید می گردند.

افت فشار استاتیکی که به دلیل طول کانال ، وجود دریچه های هوای ورودی و خروجی و افت فشار داخلی خود دستگاه ایجاد می شود نباید از میزان ذکر شده تامین افت فشار در کاتالوگ فن کویل های کانالی تجاوز نماید.

فن کویل تراست کانالی در تمامی مدل ها دارای قابلیت اتصال به هوای تازه جهت تامین هوای تازه Fresh Air محیط می باشد.

برخی مدل های فن کویل تراست کانالی دارای هیتر برقی 5 و 10 کیلووات هستند.

کنترل دستگاه های فن کویل تراست کانالی با استفاده از ترموستات های دیواری آنالوگ و یا دیجیتال ممکن است.

الکتروفن تمامی دستگاه های داکت فن کویل تراست از نوع شفت مستقیم از جنس گالوانیزه و به صورت 3 دور می باشد. (کم - متوسط - زیاد)

استفاده از شیرهای چند راهه برقی در مسیر آب کویل فن کویل تراست کانالی تا حد زیادی در مصرف برق و مصرف انرژی صرفه جویی به عمل می آورد . به گونه ای که با فرمان پذیری این سنسور از ترموستات محیطی به میزان تقاضا بنا به دمای تنظیمی ترموستات ، میزان دبی آب عبوری از کویل متغیر می باشد. در این صورت فن دائما در حال کار است و سبب گردش هوا و ورود هوای تازه به محیط می گردد. در نتیجه در کیفیت هوا تغییر ایجاد نمی شود و فقط دمای هوا تغییر می کند.

اجرای لوله کشی درین جهت تمامی دستگاه های فن کویل کانالی تراست به سایز 1 اینچ باید انجام گیرد.

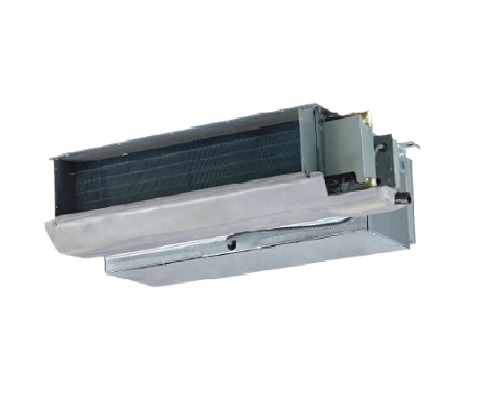

فن کویل تراست سقفی

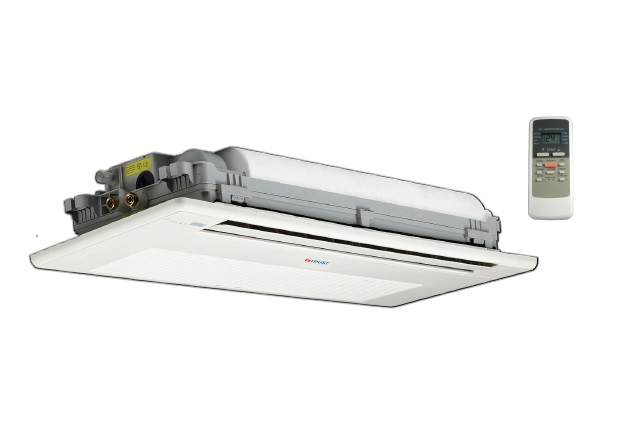

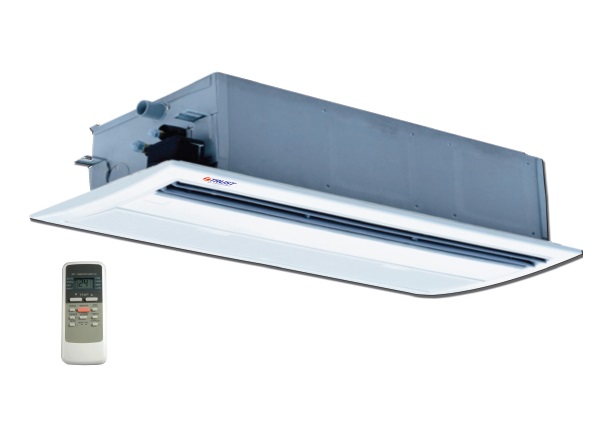

لوله کشی درین به سایز 3/4 اینچ در اجرای فن کویل کاستی تراست یکطرفه باید عملی شود.

 فن کویل تراست سقفی توکار که از ظرفیت 200 تا 1200 CFM تولید میگردد قابلیت نصب و راه اندازی در ساختمانهای مسکونی ، هتل ها ، ادارات و ... را دارا می باشد.

افت فشار استاتیکی که بین هوای ورودی به دریچه کانال برگشتی تا محل ورود هوا به اتاق در دستگاه فن کویل و در مسیر و دریچه ها ایجاد می گردد نباید از میزان ذکر شده در کاتالوگ دستگاه ها بیشتر باشد تا دستگاه بتواند بر این افت فشارها غلبه کند.

افت فشار دستگاه فن کویل تراست سقفی توکار به دو مدل 12 و 30 پاسکال است.

الکتروفن سانتریفیوژ دستگاه فن کویل توکار تراست از نوع سه ساعته و تکفاز می باشد.

تشتک تخلیه آب درین در زیر محل کویل تعبیه شده است که توسط عایق حرارتی به جهت جلوگیری از تعریق زیر تشتک پوشانده شده است.

کنترل دستگاه فن کویل تراست سقفی توکار توسط ترموستات های دیواری از نوع آنالوگ - دیجیتال - و یا انواع با کنترل های دستی و کنترل راه دور کنترل می گردند. این ترموستات ها باید از نوع سه دور دو فصل باشند.

لوله کشی درین 3/4 اینچ جهت تخلیه آب درین فن کویل تراست سقفی توکار باید انجام گردد.

بدنه و قطعات داخلی فن کویل تراست سقفی توکار از نوع گالوانیزه با ضخامت مناسب به جهت جلوگیری از ایجاد صدا و لرزش می باشد.

قابلیت اتصال شیر سه راهه برقی از نوع Mixing ویا Diverting بر روی کویل آب دستگاه فن کویل تراست سقفی به جهت کنترل میزان دبی آب عبوری از کویل و مسیر بای پس امکان پذیر است.

کویل فن کویل تراست سقفی توکار از نوع سه ردیفه با فین آلومینیومی است.

اتصال چپ و راست کویل دستگاه فن کویل تراست سقفی توکار به لوله کشی گرم و سرد ساختمان باید قبل از خرید مشخص شده باشد .

قابلیت اتصال کانال هوای تازه از مزایای دستگاه فن کویل تراست توکار سقفی به شمار می رود.

فیلتر فن کویل های تراست

• فن کویل زمینی تراست دارای فیلتر پلیمری داخل دستگاه می باشد که  سبب جذب گرد و غبار هوای ورودی به فن کویل می شود.

• فن کویل تراست دیواری دارای فیلتر پلیمری جذب گرد و غبار در ورودی هوای دستگاه می باشد که براحتی با باز کردن قسمت ورودی هوا در بالای فن کویل امکان دسترسی به فیلتر وجود دارد.

• فن کویل تراست کاستی چهارطرفه دارای فیلتر پلیمری با قابلیت نظافت و شستشوی آسان می باشند.

• فن کویل تراست کانالی دارای فیلترهای آلومینیومی مشبک Mesh Filter می باشد که گرد و غبار موجود در هوای ورودی به فن کویل را جذب می نماید.

• فن کویل سقفی تراست توکار دارای فیلتر پلیمری قابل نظافت و سرویس که از سه جهت قابل درآوردن می باشد. بالا، پایین و راست.
