پکیج دیواری و زمینی Wall mounted and Floor Standing Heating Package

پکیج دیواری و زمینی دستگاه هایی هستند که قابلیت تولید آب گرم گرمایشی و آب گرم  مصرفی را تواماً در یک دستگاه دارند .پکیج دیواری و زمینی به جای موتورخانه گرمایش (دیگ و مشعل و منبع) قابل استفاده است با این تفاوت که ظرفیت پکیج های  دیواری یا زمینی محدود است و در برخی واحدهای مسکونی ،تجاری و اداری بزرگتر کاربردی ندارد.



بازه ظرفیت پکیج دیواری و زمینی

بازه ظرفیت پکیج دیواری از 18.000 تا 36.000 وات است که درمناطق معتدل برای واحدهایی از متراژ 60 مترمربع  تا 300 مترمربع مناسب است .

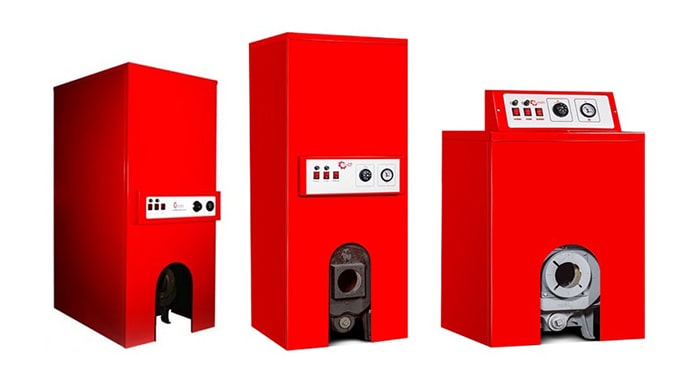

بازه ظرفیت پکیج زمینی از 30.000 تا 200.000 وات است که برای واحدهایی از 150 متر مربع تا 1400 متر مربع مناسب است .



تقسیم بندی انواع پکیج دیواری وزمینی

  • انواع پکیج از نظر موقعیت نصب به دو نوع دیواری و زمینی تقسیم بندی می شوند
  • انواع پکیج از نظر نوع ساخت مصرفی به پنج دسته 1-گاز مایع 2- گاز شهری 3- گازوئیل 4- دوگانه سوز 5- برقی تقسیم می شوند .
    که نوع دیواری پکیج از سه نوع 1-گاز مایع  2-گاز شهری  3-برقی  می تواند باشد و نوع پکیج زمینی می تواند جزء هرکدام از تقسیم بندی پنج گانه باشد.
  • انواع پکیج دیواری و یا زمینی  می تواند از نوع چگالشی و یا غیر چگالشی باشند .پکیج چگالشی از گاز خروجی محصولات احتراق (اگزاست یا همان دود کش) برای پیش گرمایش آب ورودی استفاده می کند. که این مورد تاثیر به سزایی در راندمان پکیج گرمایشی و همچنین پایین آوردن دمای دودکش ،کمتر شدن مصرف سوخت و طول عمر دستگاه خواهد شد .
  • انواع پکیج دیوار یا زمینی از نظر نوع مشعل به دو دسته  با مشعل اتمسفریک و بدون مشعل (در واقع جهت بهره برداری باید از مشعل های بدون فن یا فن دار اکسترنال استفاده گردد)تقسیم می شود . انواع پکیج دیواری با مشعل اتمسفریک هستند و پکیج های زمینی  تا ظرفیت 170.000 وات  می توانند از نوع مشعل دار اتمسفریک باشند و بالاتر از این ظرفیت تماماً نیازمندمشعل جداگانه هستند.
  • انواع پکیج دیواری و زمینی از نظر چگونگی تامین هوای احتراق به دودسته محفظه احتراق بسته (فن دار) و محفظه احتراق باز (بدون فن ) تقسیم میشوند.نوع فن دار پکیج شوفاژ دیواری یا زمینی تماماً از نوع مشعل اتمسفریک داخلی هستند و هوای احتراق به وسیله فن از محیط بیرون به درون محفظه بسته پکیج  محفظه احتراق هدایت می شود  تا اکسیژن لازم برای سوختن را از محیط خارج تامین کند .
    نوع بدون فن پکیج شوفاژ دیواری یا زمینی برای تامین هوای احتراق و اکسیژن مورد نیاز از هوای محل نصب استفاده می کند . در واقع محفظه احتراق در این پکیج ها باز است تا بتواند هوای احتراق را تامین کند.محل نصب پکیج های با محفظه احتراق باز (بدون فن ) باید دارای دودکش حداقل به طول 4 متر باشد تا بتواند توان تامین 12 پاسکال فشار مکش را داشته باشد .انواع پکیج زمینی با مشعل جداگانه که تماماً هوای احتراق خود را از محل نصب خود دریافت می کند و در واقع جزء پکیج های بدون فن هستند.
  • انواع پکیج زمینی و دیواری از نظر تعداد مبدل حرارتی به دو نوع تک مبدل و دو مبدل تقسیم می شوند. این مورد البته فقط در پکیج های  با مشعل اتمسفریک داخلی مطرح است بدین معنی که پکیج های تک مبدل تنها از یک مبدل دو مدار برای گرمایش و آب گرم مصرفی استفاده می کنند.
    به گونه ای که از یک مدار آن آب مستقیم گرمایش و از مدار دیگر آن آب گرم مصرفی عبور می کند. در پکیج های تک مبدل،آب گرم مصرفی مستقیماً توسط شعله  مشعل گرم می شود . که این امر سبب عدم کنترل دقیق آب گرم خروجی و نوسان بالای دمایی می شود و همچنین به دلیل اختلاف دمایی بالای دو طرف مبدل (آب سرد و آتش) زودتر رسوب می کند.

در پکیج های دو مبدل آب در مبدل اولیه که با شعله مشعل مستقیماً  در تماس است گرم می شود،آب گرم شده توسط شیر مخصوص می تواند به سمت رادیاتور ها برای گرمایش یا به سمت مبدل ثانویه (داخل پکیج) جهت تولید آب گرم مصرفی هدایت شود .
در این پکیج ها آب گرم مصرفی تولید شده دارای نوسان به نسبت پایین تر از پکیج تک مبدل است و به دلیل اختلاف دمای کمتر دو طرف مبدل (آب گرم و آب سرد) دیرتر از پکیج های تک مبدل رسوب خواهد گرفت.



 انواع پکیج از نظر چگونگی تامین آب گرم مصرفی

به دودسته منبع دار و بدون منبع تقسیم می شوند.پکیج دیواری و زمینی بدون منبع که اغلب پکیج های مورد استفاده هستند از مبدل های حراراتی جهت تولید آب گرم به صورت لحظه ای و بدون حجم ذخیره استفاده می کنند.اما در انواع پکیج  دیواری و زمینی منبع دار از منابع کویلدار (اکثراً با کویل اسپیرال به جهت توان بالاتر) با حجم ذخیره استفاده می شود .



نکات مهم درانتخاب پکیج دیواری و زمینی:

  • با توجه به منطقه مورد نظر (گرمسیر یا سردسیر ) ظرفیت حراراتی مورد نیاز باید مشخص باشد.
  • نوع پکیج دیواری یا زمینی وانتخاب نوع سوخت مشعل
  • محل نصب
  • تامین هوای احتراق و نوع دودکش
  • نصب در داخل یا خارج از ساختمان
  • نوع سیستم واسط گرمایش (رادیاتور، فن کویل ،داکت اسپلیت و...) به جهت تطابق دبی پمپ پکیج با دبی و افت فشار دستگاه واسط گرمایش
  • تعداد مصرف کننده های آبگرم بهداشتی متصل به پکیج به جهت تطابق میزان آب گرم مصرفی تولیدی و مورد نیاز
