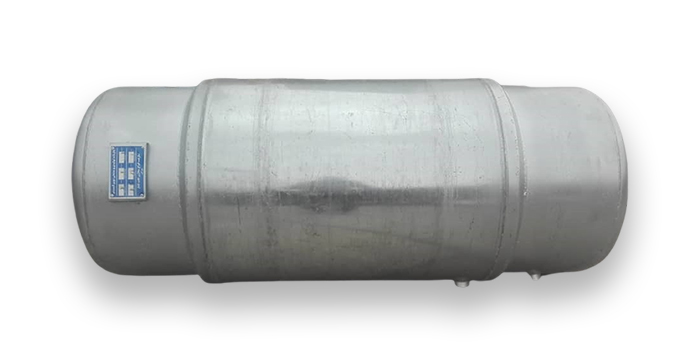

منبع انبساط Expantion Tank

افزایش یا کاهش دما رابطه مستقیمی با افزایش یا کاهش حجم آب در سیستم های هیدرونیک دارد این افزایش و کاهش دما توسط دیگ آبگرم یا چیلر در سیستم های هیدرونیک مرکزی صورت می پذیرد به همین منظور باید از دستگاهی جهت کنترل حجم اضافی یا کم آب داخل سیستم استفاده شود، منبع انبساط این وظیفه را به عهده دارد.

منابع انبساط به دو نوع عمده تقسیم بندی می‌شوند:

  1. منبع انبساط باز

  2. منبع انبساط بسته

منبع انبساط باز و بسته

اجزای تشکیل دهنده منبع انبساط باز

 اجزای تشکیل دهنده منبع انبساط باز عبارتند از:

  • یک مخزن که می‌تواند از جنس فلز مانند فولاد، استیل، آلومینیوم و موارد مشابه و یا فایبرگلاس باشد.

  • شیر تنظیم سطح آب ( floating valve )

  • شیر تخلیه

  • اتصالات ارتباطی با سیستم  هیدرونیک

عملکرد منبع انبساط باز

عملکرد منبع انبساط باز

عملکرد منبع انبساط باز به این گونه است که در بالاترین قسمت سیستم هیدرونیک نصب می گردد و حداقل باید ارتفاعی در حدود 3 متر از بالاترین مصرف  کننده بالاتر نصب گردد و از طریق یک لوله به سیستم متصل شود.

اگر در فصل زمستان امکان یخ زدن آب داخل منبع انبساط وجود داشته باشد باید تمهیدات لازم جهت جلوگیری از یخ زدن آن صورت پذیرد یکی از روش های مرسوم اجرای لوله دوم جهت منبع انبساط می باشد  که باعث گردش آب درون منبع انبساط باز شده و از یخ زدگی آن جلوگیری می‌کند.

وظایف منبع انبساط

به طور کلی منبع انبساط دارای سه وظیفه اصلی می باشد:

  •  ایجاد فضای کافی جهت انبساط حجمی آب در اثر افزایش دما
  •  تامین آب به دلیل کاهش حجم در اثر کاهش دما
  •  تامین فشار مثبت بر روی کل سیستم  هیدرونیک با ثابت نگه داشتن سطح آب داخل منبع انبساط توسط شیر شناور

مزایا و معایب استفاده از منبع انبساط باز

مزایا :

  •  به دلیل سادگی ساختار منبع انبساط باز نیاز به نگهداری خاصی ندارد.
  • با توجه به باز بودن این سیستم امکان تخلیه هوای سیستم ساده‌تری وجود دارد.
  •  محاسبات حجم منبع انبساط باز به مراتب ساده تر از محاسبات منبع انبساط بسته می باشد.
  •  با توجه به نصب در بالاترین قسمت ساختمان نیاز به تجهیزاتی جهت کنترل فشار سیستم هیدرونیک ندارد و فشار استاتیکی ایجاد شده جوابگوی سیستم می باشد.

معایب :

  •  امکان تبخیر آب در منبع انبساط باز وجود دارد که باعث هدر رفت آب می گردد.
  •  امکان یخ زدگی منبع انبساط باز وجود دارد.
  •  حتماً باید در بالاترین قسمت ساختمان نصب گردد.
  •  ابعاد بزرگتری نسبت به منبع انبساط بسته دارد.
  •  با توجه به باز بودن منبع انبساط امکان استفاده از آن در سیستم های آب داغ وجود ندارد.
  •  لوله کشی های منبع انبساط باز به مراتب بیشتر از منبع انبساط بسته می باشد.
