مبدل حرارتی بومن

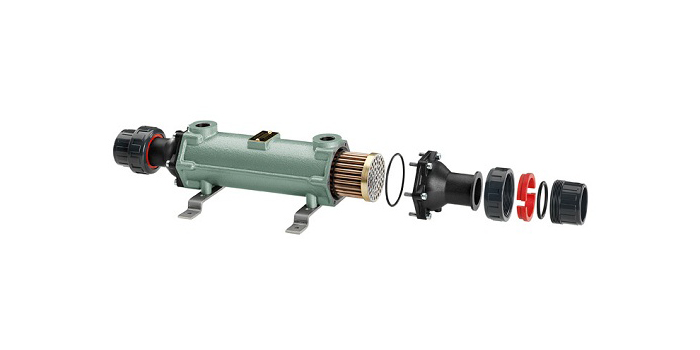

مبدل استخر بومن Bowman shell and tube heat exchanger

مبدل استخر بومن جهت گرم کردن آب استخر به عنوان واسطه و مبدل گرمایش بین آب دیگ، پکیج و ... با آب استخر بکار میرود . مبدل استخر به دلیل تراکم بالای تیوب ها و سطح تماس بالا در حجم کم دارای ابعاد کوچکتر به نسبت سایر برندها است. مبدل استخر بومن از ظرفیت 25 تا 300 کیلووات (85000 تا 1000000 بی تی یو بر ساعت ) تولید می گردد. مبدل استخر بومن بواسطه جنس لوله های داخلی بکار رفته به دو دسته با تیوب های استیل و با تیوب های تیتانیوم تقسیم می شوند.

با توجه به متریال ساخت مبدل استخر بومن استفاده از نوع استنلس استیل آن برای کاربرد های آب دریا و یا آب های شور مناسب نبوده و در این شرایط باید از مبدل استخر بومن با جنس تیتانیوم و یا کروم نیکل استفاده شود.

کاربرد مبدل استخر بومن

مبدل استخر بومن جهت استفاده در سیستم های گرمایش و یا سرمایش آب استخر بوسیله دیگ های آبگرم سیستم های خورشیدی و هیت پمپ ها مناسب می باشد . لذا استفاده از مبدل استخر بومن سبب کاهش راندمان و یا افزایش احتمال آسیب به مبدل خواهد شد .

ماکزیمم فشار کارکرد مبدل استخر بومن در سمت سرمایش و گرمایش و سمت آب استخر 6 بار است .

ماکزیمم دمای کارکرد مبدل استخر بومن در سمت سرمایش و گرمایش C° 110  است .

ماکزیمم دمای کارکرد مبدل استخر بومن در سمت استخر  C° 100  است .

نصب مبدل استخر بومن

مبدل استخر بومن جهت کارکرد با راندمان حداکثر می بایست به صورت counter flow جریان مخالف نصب شود .

بدین مفهوم که جهت ورود و خروج آب گرمایش و سرمایش با آب استخر مخالف یکدیگر می باشند

مبدل استخر بومن در شرایط نصب باید به صورت عمودی یا افقی نصب شود .

اگر در سیستم تصفیه استخر از دوزینگ پمپ ها و یا سیستم های ضدعفونی شیمیایی استفاده می شود و باید بعد از مبدل به آب افزوده شوند و از برگشت آنها به مبدل زمانی سیستم تصفیه خاموش است بوسیله شیرهای یک طرفه اطمینان حاصل کرد

مبدل استخر بومن باید در محلی بعد از پمپ و سیستم فیلتراسیون  نصب شود . در آب گرم دیگ و یا سیستم خورشیدی و هیت پمپ باید توسط پمپ به مبدل منتقل  گردد .

شرایط گارانتی مبدل استخر بومن

دستگاه مبدل استخر بومن دارای یک سال ضمانت می باشد .

محاسبات مبدل استخر بومن

محاسبات مبدل استخر به پارامترهای زیر وابسته است :

• روباز یا سرپوشیده بودن استخر

• حجم استخر

• ابعاد و سطح تماس آب با هوا

• کاربری استخر

اما در کل محاسبات سرانگشتی مبدل حرارتی بومن را برای استخر میتوان برای محل های سرپوشیده حجم آب استخر براساس مترمکعب بر ساعت در عدد 3000( بی تی یو بر ساعت) و در محل های روباز در عدد 5000( بی تی یو بر ساعت) ضرب کرد.

این مطلب برگرفته از سایت بامین تهویه ، تخصصی ترین وب سایت در زمینه تاسیسات کشور می باشد.
